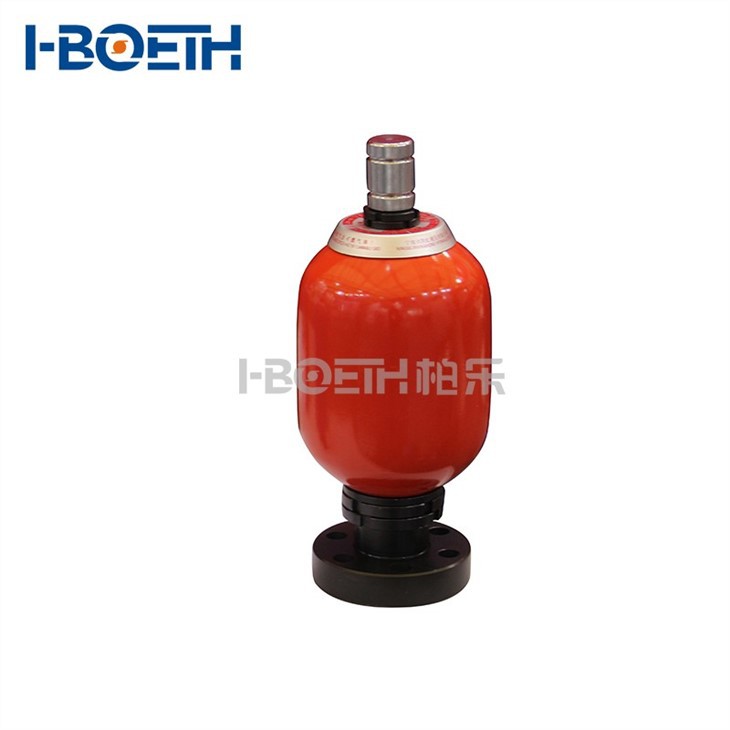

NXQ Series Hydraulic Bladder Accumulator

Acumulador de vejiga hidráulico serie NXQ

Los acumuladores de vejiga se componen de un recipiente a presión soldado o forjado, la vejiga y los accesorios para la conexión del lado del gas y del medio.
Para diseños especiales o aplicaciones particulares son posibles, por ejemplo, para velocidades de descarga muy altas y presiones altas, contáctenos directamente para obtener más información.

Envíeconsulta

Descripción

Acumulador de vejiga de China HBOETH BOLE HYDRAULIC

Acumuladores de vejiga

Los acumuladores de vejiga se componen de un recipiente a presión soldado o forjado, la vejiga y los accesorios para la conexión del lado del gas y del medio.

Para diseños especiales o aplicaciones particulares son posibles, por ejemplo, para velocidades de descarga muy altas y presiones altas, contáctenos directamente para obtener más información.

Highlem ofrece acumuladores que incluyen el estándar chino GB, código ASME, directiva PED, acumuladores hidráulicos especiales, alta presión acc. etc, para tener ventajas en los campos de todo el mundo.

Especificaciones:

Temperatura de trabajo: - 20 grados -150 grados

Volumen nominal: {{0}}.04 acumuladores estándar de ~16,5 gal, o flujos grandes de 2,5 ~ 16,5 gal, para código ASME; Acumuladores estándar de 0.6L ~ 54L para PED; 0.4 ~ 200L con 10 ~35MPa para GB chino.

Presión de trabajo admisible: hasta 1,000 bar.

Materiales compatibles con medios para el elastómero: NBR, EPDM, Viton, FKM (FPM), etc.

Materiales de la carcasa del acumulador: acero al carbono, acero inoxidable, aluminio, materiales compuestos y acero aleado, y conexiones de brida o rosca.

Si su temperatura de trabajo es superior a 130 grados, o inferior a -20 grados, o requiere resistencia a la corrosión, recomiende seleccionar los acumuladores de fuelle metálico de Highlem.

Tamaños y dimensiones

TAMAÑO L	dimensión (mm)											Hilo	Brida	Peso (Kg)
TAMAÑO L	ΦC	M	d	K	Φ1	Φ2	Φ3	n-Φ4	h	L2	L3	L	L'	G1	G2
10	219	M60×2	70	M80×2	55	125	160	6-Φ22	32	93	109	675	690	40	44
16												885	900	54	58
20												1010	1025	62	66
25												1185	1200	74	78
32												1425	1440	90	94
40												1705	1720	106	110
50												1935	1950	120	124
25	299	M72×2	80	M95×2	65	150	200	6-Φ26	40	114	124	770	780	84	91
40												1050	1060	115	122
50												1230	1240	135	142
63												1470	1480	160	167
80												1810	1820	198	205
100												2190	2200	240	247
125												2600	2610	275	282
63	351	M72×2	80	M95×2	65	150	200	6-Φ26	40	114	124	1155	1165	168	176
80												1380	1390	204	212
100												1645	1655	248	256
125												1975	1985	302	310
160												2435	2445	376	384
180												2685	2695	418	426
63	351	M85×2	95	4 1/2-12ONU	82	170	220	6-Φ26	40	140	140	1180	1180	170	178
80												1405	1405	206	214
100												1670	1670	250	258
125												2000	2000	304	312
160												2460	2460	378	386
180												2710	2710	420	428

Nota: L y G1 representan la longitud y el peso total del acumulador de hilo;
L 'y G2 representan la longitud y el peso total del acumulador de brida.

TAMAÑO L	dimensión (mm)											Hilo	Brida	(Kg) Peso
TAMAÑO L	ΦC	M	d	K	Φ1	Φ2	Φ3	n-Φ4	h	L2	L3	L	L'	G1	G2
0.4	89	M27×2	31	/	/	/	/	/	/	/	/	260	/	3	/
0.63	89											315	/	3.5	/
1	114											330	/	5	/
1.6	152	M42×2	50	M60×2	38	97	130	6-Φ17	28	68	84	360	375	11	14
2.5												425	440	13	16
4												535	550	16	19
6.3												705	720	22	25
10	219	M60×2	70	M80×2	55	125	160	6-Φ22	32	93	109	680	695	38	42
16												890	905	52	56
20												1015	1030	60	64
25												1190	1205	72	76
32												1430	1445	87	91
40												1710	1725	104	108
50												1940	1955	118	122

máx. Tasa de flujo	Rosca puerto hidráulico	Φ89, Φ114	0.4-1L	240L/min
		Φ152	1.6-6.3L	240L/min
		Φ219	10-50L	900L/min
		Φ299	40L-125L	1500L/min
		Φ351	63L-180L	2000L/min
	Puerto hidráulico de brida	Φ152	1.6-6.3L	240L/min
		Φ219	10-50L	1200L/min
		Φ299	40L-125L	1800L/min
		Φ351	63L-180L	2400L/min

Nota de pedido

La presión de trabajo es de 31,5 MPa, volumen nominal de 50 l, conexión de brida, medios: emulsión hidráulica, diámetro exterior de la carcasa de 219, acumulador de vejiga de tipo AB, el código es NXQ-AB-50/31.5-FR( 219).
