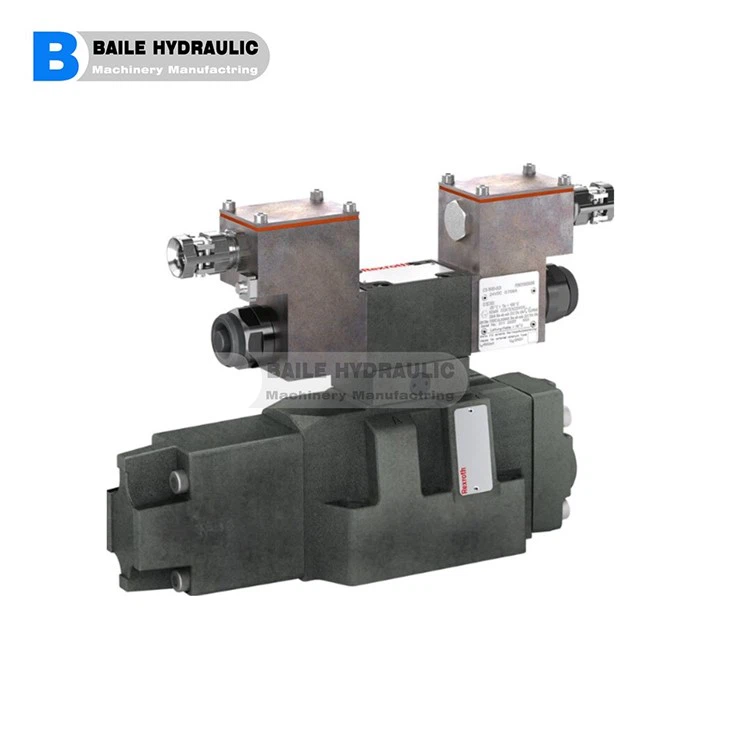

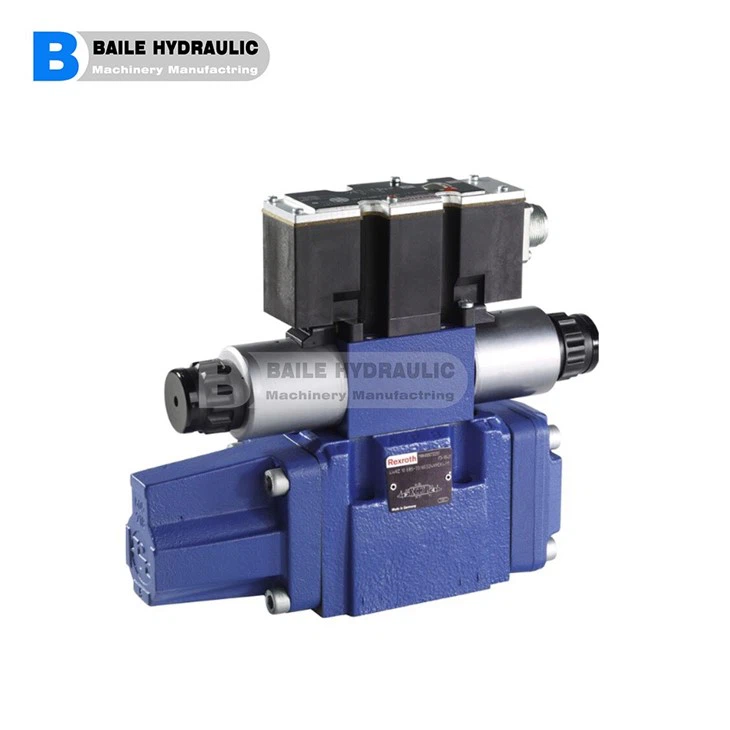

Válvulas direccionales proporcionales REXROTH tipo 4WRH 4WRZ 5WRH 5WRZ 4/2, 4/3 y 5/2, 5/3, operadas por piloto, sin retroalimentación eléctrica de posición
Características– Válvulas direccionales proporcionales de etapa 2-operadas por piloto con electrónica integrada (OBE) en el tipo 4WRZE – Controlan la dirección y la magnitud de un flujo– Operación mediante solenoides proporcionales con rosca central y bobina desmontable– Para montaje sobre placa: Patrón de conexiones a ISO 4401Placas auxiliares según las hojas técnicas RS 45054 a RS 45060 (pedido por separado), ver páginas 16 a 21 – Accionamiento manual auxiliar, opcional – Corredera de control centrada por resorte – Electrónica de control• .WRZE…- electrónica integrada (OBE) con entrada de tensión o corriente entrada (A1 resp. F1)• .WRZ…, (pedido por separado)- amplificador digital o analógico en formato Eurocard - amplificador de módulo analógicoPresión máxima de funcionamiento 350 barCaudal máximo 2800 l/min Hidráulico=HoperaciónElectro-=Zhidráulico operación
Características
– Válvulas direccionales proporcionales de etapa 2-operadas por piloto con
Electrónica integrada (OBE) en el tipo 4WRZE
– Controlar la dirección y magnitud de un flujo.
– Funcionamiento por solenoides proporcionales con rosca central y
bobina desmontable
– Para montaje sobre placa:
Patrón de portabilidad según ISO 4401
Placas base según hojas técnicas RS 45054 hasta
RS 45060 (pedido por separado), ver páginas 16 a 21
– Anulación manual, opcional
– Corredera de control centrada en resorte
– Electrónica de control
• .WRZE…
- electrónica integrada (OBE) con entrada de tensión o corriente
entrada (A1 o F1)
• .WRZ…, (pedido por separado)
- amplificador digital o analógico en formato Eurocard
- amplificador de módulo analógico
Presión máxima de funcionamiento 350 bar
Caudal máximo 2800 l/min Hidráulico=H
operación
Electro-=Z
operación hidráulica
|
Válvulas direccionales proporcionales REXROTH tipo 4WRH 4WRZ 4/2, 4/3 y 5/2, 5/3, pilotadas, sin respuesta eléctrica de posición |
