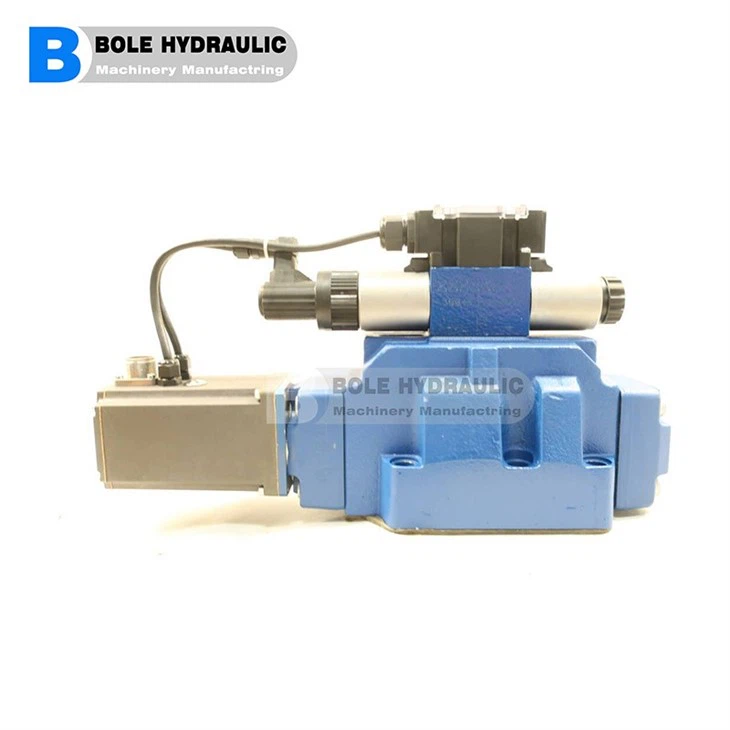

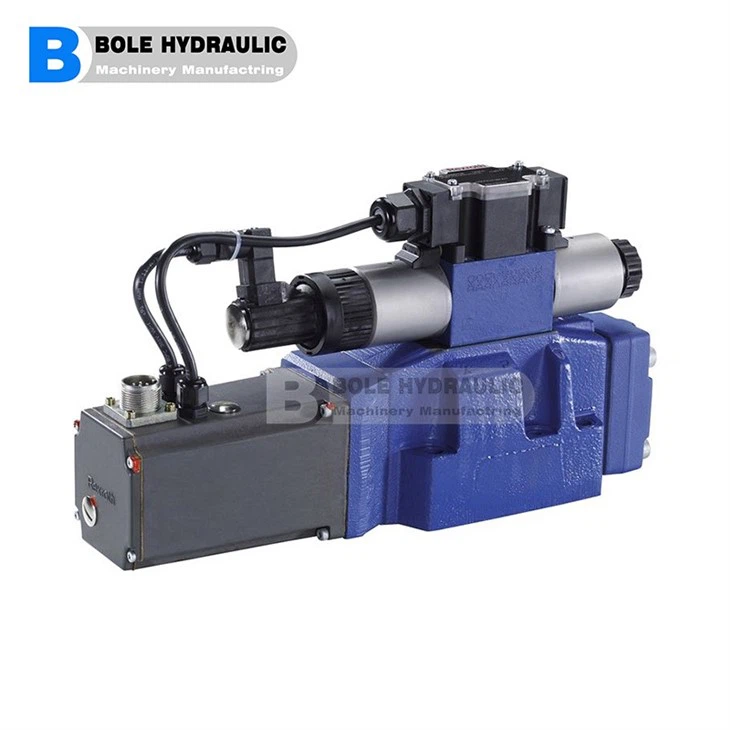

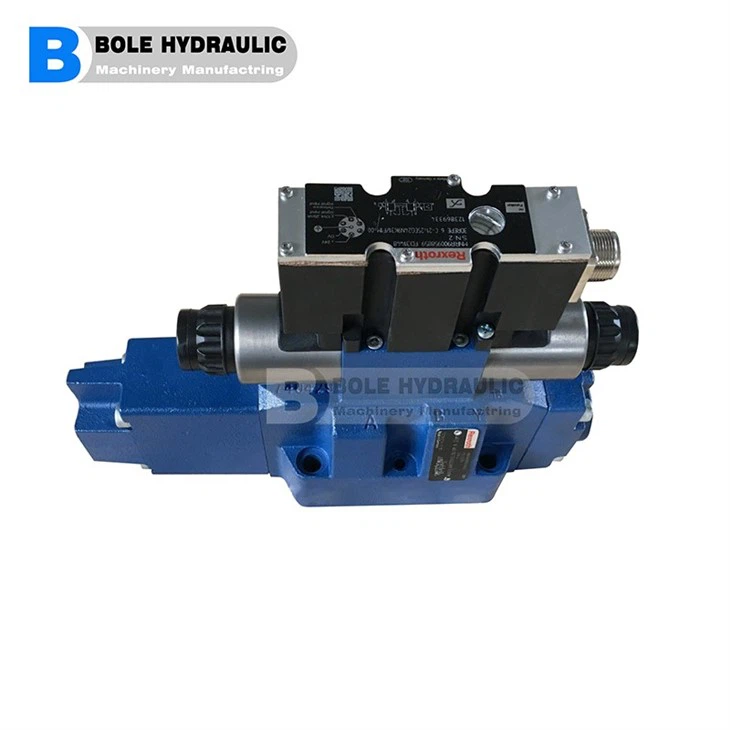

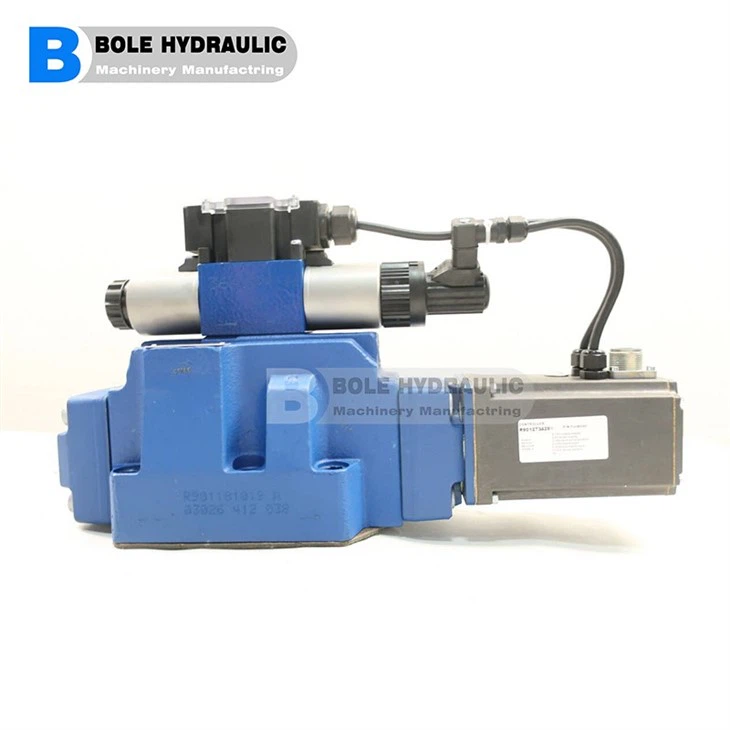

R900703811 Válvula serie Rexroth VT-DFP VT-DFP-A-2X/G24K0/0/V

Serie

01

Válvula de control piloto para electrónica externa

VT-DFP

Válvula de control piloto con electrónica analógica integrada

VT-DFPE

Válvula piloto con electrónica digital integrada (bus de campo CANopen)

VT-DFPC¹⁾

Válvula piloto con electrónica digital integrada, velocidad variable

VT-DFPn¹⁾

Válvula de control piloto con electrónica digital integrada (sistemas de bus basados ​​en Ethernet)

VT-DFPD

Válvula de control piloto con electrónica digital integrada (sistemas de bus basados ​​en Ethernet)

VT-DFPF

Diseño de carrete de control

02

Estándar

A

2-ranura (solo para requisitos de reemplazo)

B

4-ranura (por ejemplo, para fluidos HFC)

C

03

Serie de componentes 10 ... 19 (10 ... 19: dimensiones de instalación y conexión sin cambios); sólo tipo VT-DFPD y VT-DFPF

1X

Serie de componentes 20 … 29 (20 … 29: dimensiones de montaje y conexión sin cambios)

2X

04

Tensión continua 24 V

G24

05

Conector (sin conector de acoplamiento)

K0²⁾

Conector de orientación de instalación (VT-DFP) y/o electrónica integrada (ver más abajo y "Dimensiones")

06

Radialmente al eje de la bomba

0

plegado 90 grados en dirección a la subplaca con dirección de rotación en sentido antihorario

1

doblado 90 grados en dirección a la subplaca con dirección de rotación en el sentido de las agujas del reloj

2

Funciones adicionales: control de bucle cerrado

07

– VT-DFP

sin código

– VT-DFPE

Controlador de presión conmutable (señal alta)

A

Limitación de potencia ajustable en la válvula OBE

B

Limitación de potencia ajustable mediante entrada analógica

C

Controlador de presión desconectable (señal alta)

D

– VT-DFPC

Estándar

A

– VT-DFPn

Versión de aprendizaje para funcionamiento cíclico

A

Versión en tiempo real (cálculo de velocidad sin aprendizaje)

R

– VT-DFPD

Estándar

A

Para operación de velocidad variable

N

– VT-DFPF

Estándar

A

Montaje de electrónica

08

– VT-DFP

sin código

– VT-DFPE

Electrónica estándar con compensación de fugas de aceite.

0

Electrónica estándar sin compensación de fugas de aceite

1

– VT-DFPC

Estándar

0

– VT-DFPn

Estándar

0

– VT-DFPD, VT-DFPF

Sistema de bus: Sercos III

S

Sistema de bus: CANopen sobre Ether

T

Sistema de bus: servoaccionamiento a través de Ether

D

Sistema de bus: Servodrive sobre Varan

V

Sistema de bus: Ethernet/IP

E

Sistema de bus: PROFINET RT

N

Sistema de bus: Powerlink

W⁴⁾

Entrada del valor de presión real (ver "Conexiones eléctricas")

09

– VT-DFP

sin código

– VT-DFPE, VT-DFPC, VT-DFPn

Entrada de corriente 4…20 mA

Puerto X1

C

Entrada de voltaje 0...10 V (estándar)

Puerto X1

V

Entrada de voltaje 1…10 V

Puerto X1

E

Entrada de tensión 0.5...5 V (estándar)

Conexión X2

F

– VT-DFPD

Entrada de tensión 0 ... 10 V (configurable libremente, ajuste de parámetros en el momento de la entrega)

Puerto XH4

V

Entrada de tensión 0,5 ... 5 V (configurable libremente, ajuste de parámetros en el momento de la entrega)

Puerto X2M1

F

– VT-DFPF

Entrada de tensión 0 ... 10 V (libre configuración, parametrización en el momento de la entrega)

Puerto XH1

V

Entrada de tensión 0,5 ... 5 V (configurable libremente, ajuste de parámetros en el momento de la entrega)

Puerto X2N

F

Material de las juntas (tener en cuenta la compatibilidad de las juntas con el fluido hidráulico utilizado, ver "Datos técnicos")

10

Juntas FKM

V

11

Más detalles en el texto sin formato

R900703811

VT-DFP-A-2X/G24K0/0/V

R901277721

VT-DFP-A-2X/G24K0/0/V-001/SC:B

R901198659

VT-DFP-A-2X/G24K0/0/V=KM

R901430094

VT-DFP-A-2X/G24K0/1/V

R901200111

VT-DFP-A-2X/G24K0/1/V=KM

R902424554

VT-DFP-A-2X/G24Z4/0/V

R900608575

VT-DFP-B-2X/G24K0/0/V

R900724225

VT-DFP-C-2X/G24K0/0/V

R901393622

VT-DFP-C-2X/G24K0/0/V=NE

R901364231

VT-DFP-D-2X/G24K0/0/V=KM

R900979959

VT-DFPC-A-2X/G24K0/0A0C/V

R901161693

VT-DFPC-A-2X/G24K0/0A0E/V

R900709949

VT-DFPC-A-2X/G24K0/0A0F/V

R900618980

VT-DFPC-A-2X/G24K0/0A0V/V

R900709145

VT-DFPC-A-2X/G24K0/1A0F/V

R900720202

VT-DFPC-A-2X/G24K0/2A0F/V

R901044280

VT-DFPC-A-2X/G24K0/2A0F/V-002

R901029309

VT-DFPC-A-2X/G24K0/2A0V/V

R901040690

VT-DFPC-A-2X/G24K0/2A0V/V-001

R901347012

VT-DFPC-C-2X/G24K0/0A0C/V

R901278286

VT-DFPC-C-2X/G24K0/0A0F/V

R901245754

VT-DFPC-C-2X/G24K0/0A0V/V

R901402545

VT-DFPC-C-2X/G24K0/2A0C/V

R900709023

VT-DFPE-A-2X/G24K0/0A0C/V

R901233250

VT-DFPE-A-2X/G24K0/0A0C/V-017

R901036937

VT-DFPE-A-2X/G24K0/0A0C/V-018

R901219644

VT-DFPE-A-2X/G24K0/0A0D/V

R900703575

VT-DFPE-A-2X/G24K0/0A0E/V

R900608752

VT-DFPE-A-2X/G24K0/0A0F/V

R900742689

VT-DFPE-A-2X/G24K0/0A0F/V-017

R901414659

VT-DFPE-A-2X/G24K0/0A0F/V-022

R900608753

VT-DFPE-A-2X/G24K0/0A0V/V

R901569549

VT-DFPE-A-2X/G24K0/0A0V/V-002

R900721486

VT-DFPE-A-2X/G24K0/0A1C/V

R900724230

VT-DFPE-A-2X/G24K0/0A1E/V

R901029624

VT-DFPE-A-2X/G24K0/0A1E/V-014

R900775570

VT-DFPE-A-2X/G24K0/0A1F/V

R901043435

VT-DFPE-A-2X/G24K0/0A1F/V-017

R900712200

VT-DFPE-A-2X/G24K0/0A1V/V

R900720216

VT-DFPE-A-2X/G24K0/0A1V/V-014

R900729435

VT-DFPE-A-2X/G24K0/0A1V/V-017

R900701568

VT-DFPE-A-2X/G24K0/0A2V/V

R900724228

VT-DFPE-A-2X/G24K0/0B0C/V

R900763990

VT-DFPE-A-2X/G24K0/0B0F/V

R900772982

VT-DFPE-A-2X/G24K0/0B0F/V-016

R901083449

VT-DFPE-A-2X/G24K0/0B0F/V-017

R900702431

VT-DFPE-A-2X/G24K0/0B0V/V

R900720215

VT-DFPE-A-2X/G24K0/0B0V/V-015

R900744140

VT-DFPE-A-2X/G24K0/0B0V/V-016

R901033365

VT-DFPE-A-2X/G24K0/0B1C/V

R901103981

VT-DFPE-A-2X/G24K0/0B1F/V

R901328954

VT-DFPE-A-2X/G24K0/0B1F/V-017

R900772316

VT-DFPE-A-2X/G24K0/0B1V/V

R901083448

VT-DFPE-A-2X/G24K0/0B1V/V-017

R901146489

VT-DFPE-A-2X/G24K0/0C0C/V

R901140518

VT-DFPE-A-2X/G24K0/0C0F/V

R901389679

VT-DFPE-A-2X/G24K0/0C0F/V-017

R901082788

VT-DFPE-A-2X/G24K0/0C1C/V

R901187370

VT-DFPE-A-2X/G24K0/0D0C/V

R900781524

VT-DFPE-A-2X/G24K0/1A0V/V

R901205796

VT-DFPE-A-2X/G24K0/1A0V/V=KM

R901081007

VT-DFPE-A-2X/G24K0/1B1F/V-017

R901341658

VT-DFPE-A-2X/G24K0/1D0V/V

R901073290

VT-DFPE-A-2X/G24K0/1D0V/V-019

R901198658

VT-DFPE-A-2X/G24K0/1D0V/V-019=KM

R900724232

VT-DFPE-A-2X/G24K0/2A0C/V

R901161755

VT-DFPE-A-2X/G24K0/2A0C/V-018

R900763738

VT-DFPE-A-2X/G24K0/2A0E/V

R900608754

VT-DFPE-A-2X/G24K0/2A0F/V

R900702586

VT-DFPE-A-2X/G24K0/2A0F/V-017

R901229920

VT-DFPE-A-2X/G24K0/2A0F/V-021

R996803042

VT-DFPE-A-2X/G24K0/2A0V/V

R900608755

VT-DFPE-A-2X/G24K0/2A0V/V

R900772810

VT-DFPE-A-2X/G24K0/2A0V/V-002

R901342382

VT-DFPE-A-2X/G24K0/2A0V/V-021

R901200629

VT-DFPE-A-2X/G24K0/2A0V/V=KM

R900730233

VT-DFPE-A-2X/G24K0/2A1C/V

R900724229

VT-DFPE-A-2X/G24K0/2A1E/V

R901135219

VT-DFPE-A-2X/G24K0/2A1E/V-014

R901274573

VT-DFPE-A-2X/G24K0/2A1F/V

R900724226

VT-DFPE-A-2X/G24K0/2A1V/V

R901245460

VT-DFPE-A-2X/G24K0/2A1V/V=KM

R900750037

VT-DFPE-A-2X/G24K0/2A2V/V

R900763124

VT-DFPE-A-2X/G24K0/2B0C/V

R900619401

VT-DFPE-A-2X/G24K0/2B0F/V-016

R900724227

VT-DFPE-A-2X/G24K0/2B0V/V

R901148919

VT-DFPE-A-2X/G24K0/2B1F/V-017

R900785335

VT-DFPE-A-2X/G24K0/2B1V/V

R901455759

VT-DFPE-A-2X/G24K0/2C0F/V-017

R901031176

VT-DFPE-A-2X/G24K0/2D0V/V-019

R901198656

VT-DFPE-A-2X/G24K0/2D0V/V-019=KM

R900720212

VT-DFPE-C-2X/G24K0/0A0C/V

R900781432

VT-DFPE-C-2X/G24K0/0A0E/V

R901224708

VT-DFPE-C-2X/G24K0/0A0E/V-017

R901124900

VT-DFPE-C-2X/G24K0/0A0F/V-017

R900720211

VT-DFPE-C-2X/G24K0/0A0V/V

R901110428

VT-DFPE-C-2X/G24K0/0A1F/V

R901199157

VT-DFPE-C-2X/G24K0/0B0C/V

R900724231

VT-DFPE-C-2X/G24K0/0B0V/V

R900737781

VT-DFPE-C-2X/G24K0/0B1C/V

R901384831

VT-DFPE-C-2X/G24K0/1A0E/V-017

R900720214

VT-DFPE-C-2X/G24K0/2A0C/V

R901250348

VT-DFPE-C-2X/G24K0/2A0E/V-017

R900705156

VT-DFPE-C-2X/G24K0/2A0V/V

R900720213

VT-DFPE-C-2X/G24K0/2A0V/V-007

R900718705

VT-DFPE-C-2X/G24K0/2A1C/V

R900724233

VT-DFPE-C-2X/G24K0/2A2V/V

R901368373

VT-DFPE-C-2X/G24K0/2B0V/V

R901338861

VT-DFPE-D-2X/G24K0/1D0V/V-019=KM

R901338862

VT-DFPE-D-2X/G24K0/2D0V/V-019=KM
