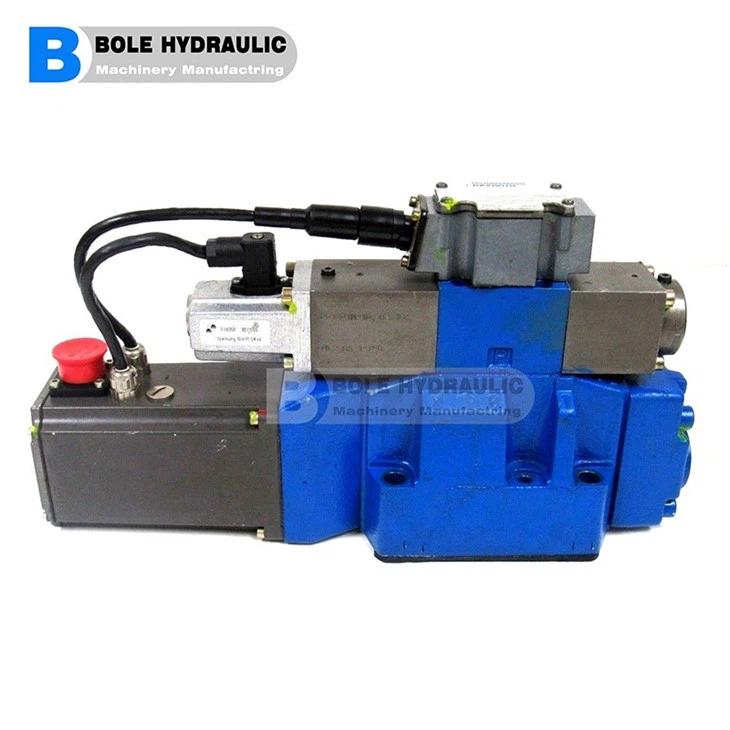

Válvula direccional proporcional serie 4WRKE27 de Rexroth R901250339 4WRKE27W8-500L-3X/6EG24ETK31/F1D3V
R901025115 4WRKE27E500L-3X/6EG24EK31/A5D3MR901172257 4WRKE27E500L-3X/6EG24TK31/A5D3WC15MR901116067 4WRKE27Q1-500L-3 X/6EG24K31/A1D3MR901192918 4WRKE27W{{ 30}}P-3X/6EG24K31/A5D3M-182R901109412 4WRKE27W500P-3X/6EG24EK31/A1D3M-877R901124218 4WRKE27W500P{{ 51}}X/6EG24K31/A1D3M-877R901050041 4WRKE27W{{6 0}}L-3X/6EG24K31/A5D3VR901057533 4WRKE27W8-500L-3X/6EG24EK31/A1D3M-280R901052728 4WRKE27W{{ 79}}L-3X/6EG24EK31/A5D3VR901148875 4WRKE27W8-500L{ {89}}X/6EG24EK31/C1D3MR900747560 4WRKE27W8-500P-3X/6EG24K31/A5D3M-577R900249274 4WRKE27E1-500L{ {108}}X/6EG24EK31/A1D3MR901268865 4WRKE27E1-500L{ {117}}X/6EG24EK31/A1D3VR900717642 4WRKE27E1-500L-3X/6EG24EK31/A5D3MR900724347 4WRKE27E1-500L-3X/ 6EG24EK31/A5D3M-280R901296528 4WRKE27E{{1 44}}L-3X/6EG24EK31/F1D3MR901051417 4WRKE27E1-500L-3X/6EG24ETK31/A1D3MR900249923 4WRKE27E1-500L{{ 163}}X/6EG24K31/A1D3MR901079320 4WRKE27E{{171 }}L-3X/6EG24K31/A1D3VR901040707 4WRKE27E1-500L-3X/6EG24K31/A5D3MR901293038 4WRKE27E1-500L{{190 }}X/6EG24K31/A5D3M-280R901229824 4WRKE27E{{ 199}}L-3X/6EG24K31/C1D3MR901348665 4WRKE27E1-500L-3X/6EG24K31/F1D3MR901548085 4WRKE27E1-500L{{ 218}}X/6EG24K31/F1D3VR901555462 4WRKE27E1-500 P-3X/6EG24ETK31/F1D3MR901224825 4WRKE27E1-500P-3X/6EG24K31/F1D3MR901039097 4WRKE27E500L-3X/6EG24EK31/A1D3MR{ {251}}WRKE27E500L-3X /6EG24EK31/A1D3VR901267566 4WRKE27E500L-3X/6EG24EK31/F1D3MR901435011 4WRKE27E500L-3X/6EG24ETK31/F1D3MR901092786 4WRKE27E500L-3X/6EG24K31 /A1D 3MR901220391 4WRKE27E500L-3X/6EG24K31/A1D3M=XVR901077093 4WRKE27E500L-3X/6EG24K31/A1D3VR901549112 4WRKE27E500L-3 X/6EG24K31/A1M-909 R901135347 4WRKE27E500L-3X/6EG24K31/A5D3MR901057986 4WRKE27E500L-3X/6EG24K31/A5D3M-280R901130165 4WRKE27E500L-3 X/6EG24K31/C1D3MR901133144 4WR KE27E500L-3X/6EG24K31/F1D3MR901414322 4WRKE27E500L-3X/6EG24K31/F1D3VR901210319 4WRKE27E500P-3X/6EG24ETK31/A1D3MR901241021 4WRKE27E500P{ {373 }}X/6EG24K31/A1D3MR901264931 4WRKE27R3-500L-3X/6EG24EK31/A1D3MR901266856 4WRKE27R3-500L-3X/6EG24K31/ A1D3MR901099052 4WRKE27R3-500L-3X/ 6EG24TK31/A1D3MR901441366 4WRKE27R5-500L-3X/6EG24EK31/A1D3M-903R901463313 4WRKE27W000L-3X/ 6EG24K31/A1D3M-A25R901545842 4WRKE27W4-500L{ {430}}X/6EG24K31/A1D3M-A54R901533811 4WRKE27W4-500L-3X/6EG24K31/A1D3M-A58R900708992 4WRKE27W4-500L{{452 }}X/6EG24K31/A5D3MR901550948 4WRKE27W500L{{ 461}}X/6EG24K31/A1D3M-A76R901303285 4WRKE27W500P-3X/6EG24ETK31/A5D3M-709=&R901324993 4WRKE27W500P-3X/6EG24K31/A5D3M{{ 488}}R900710940 4WRKE27W5 00P-3X/6EG24K31/A5D3M-709=DER901041512 4WRKE27W6-500L-3X/6EG24EK31/A1D3MR901220494 4WRKE27W6-500 L-3X/6EG24EK31/A1D3M=XVR{{51 8}}WRKE27W6-500L-3X/6EG24EK31/A1M-909R900735040 4WRKE27W6-500L-3X/6EG24EK31/A5D3MR{{ 536}}WRKE27W6-500L-3X/6EG24EK31/A5D3V{ {545}}R901169415 4WRKE27W6-500L-3X/6EG24EK31/F1D3MR901169989 4WRKE27W6-500L-3X/6EG24ETK31/A1D3MR{ {564}}WRKE27W6-500L-3X/6EG24ETK31 /A1D3VR900755687 4WRKE27W6-500L-3X/6EG24ETK31/A5D3MR901213877 4WRKE27W6-500L-3X/6EG24ETK31/A5D3M535&R{{592} }WRKE27W6-500L-3X/6EG2 4ETK31/F1D3MR900731496 4WRKE27W6-500L-3X/6EG24K31/A1D3MR901559292 4WRKE27W6-500L-3X/6EG24K31/A1D3M{{619 }}R978916045 4WRKE27W6-500L-3X/ 6EG24K31/A1D3M43A1295R901430698 4WRKE27W6-500L-3X/6EG24K31/A1D3M-772R900616821 4WRKE27W6-500L-3X/ 6EG24K31/A5D3MR901400201 4WRKE27W6-500L -3X/6EG24K31/A5D3M-280R978916104 4WRKE27W6-500L-3X/6EG24K31/A5D3M43A1295R901272383 4WRKE27W6-500L -3X/6EG24K31/A5D3M-535R{{681} }WRKE27W6-500L-3X/6EG24K31/A5D3M-535=&R901106202 4WRKE27W6-500L-3X/6EG24K31/A5D3M{{700} }&R901313951 4WRKE27W6-500L-3X/6EG24K31/ C1D3MR901147944 4WRKE27W6-500L-3X/6EG24K31/F1D3MR901209787 4WRKE27W6-500L-3X/6EG24TK31/A5D3MR901329115 4 WRKE27W6-500P-3X/6EG24K31/A1D3 SEÑOR900701429 4WRKE27W8-500L-3X/6EG24EK31/A1D3MR900725366 4WRKE27W8-500L-3X/6EG24EK31/A5D3MR900778594 4 WRKE27W8-500L-3X/6EG24EK31/A5D3M -280R901097952 4WRKE27W8-500L-3X/6EG24EK31/F1D3MR901199286 4WRKE27W8-500L-3X/6EG24ETK31/A1D3MR 901126339 4WRKE27W8-500L-3X/6EG24ETK3 1/A5D3MR901115085 4WRKE27W8-500L-3X/6EG24ETK31/F1D3MR901250339 4WRKE27W8-500L-3X/6EG24ETK31/F1D3VR{{810 }}WRKE27W8-500L-3X/6EG24K3 1/A1D3MR900706180 4WRKE27W8-500L-3X/6EG24K31/A5D3MR901088135 4WRKE27W8-500L-3X/6EG24K31/A5D3M{{837 }}R901023812 4WRKE27W8-500L-3X/6EG24 K31/A5D3VR901404792 4WRKE27W8-500L-3X/6EG24K31/C1D3MR901072883 4WRKE27W8-500L-3X/6EG24K31/F1D3MR{{865 }}WRKE27W8-500L-3X/6EG24K31/F 1D3VR901051312 4WRKE27W8-500L-3X/6EG24TK31/A1D3MR901083317 4WRKE27W8-500P-3X/6EG24K31/A5D3MR901057319 4 WRKE27W9-500L-3X/6EG24K31/A5D3M
Válvula direccional proporcional serie 4WRKE de Rexroth
Talla 10, 16, 25, 27, 32, 35
Serie de componentes 3X
Presión máxima de funcionamiento 350 bar
Caudal máximo 3000 l/min
Características
*Válvulas direccionales proporcionales de 1 etapa operadas por piloto con retroalimentación de posición eléctrica del carrete de control principal y electrónica integrada (OBE) Control de la dirección y el tamaño del flujo
*Funcionamiento del solenoide proporcional
Para montaje en subplaca: Patrón de puertos según ISO 4401 Retroalimentación de posición eléctrica
*Carrete de control principal centrado en resorte Válvula de control piloto: válvula direccional proporcional de una sola etapa
*Escenario principal con control de posición
Código de tipo:
|
01 |
02 |
03 |
04 |
05 |
06 |
|
07 |
|
08 |
09 |
10 |
11 |
|
12 |
13 |
14 |
15 |
|
4 |
Trabajo |
|
|
|
|
‒ |
3X |
/ |
6E |
G24 |
|
K31 |
/ |
|
D3 |
|
* |
|
01 |
4 puertos principales |
4 |
|
02 |
Válvula direccional proporcional con retroalimentación de posición eléctrica y electrónica integrada (OBE) |
Trabajo |
|
03 |
Talla 10 |
10 |
|
|
Talla 16 |
16 |
|
|
Talla 25 |
25 |
|
|
Talla 27 |
27 |
|
|
Talla 32 |
32 |
|
|
Talla 35 |
35 |
|
04 |
Símbolos; para la versión posible, consulte "Símbolos/Diagramas de circuitos" |
MI; E1-; E3-; W6-; W8-; R; R3; EA; W6A; EB; W6B |
|
Caudal nominal NG10 |
||
|
05 |
25 litros por minuto |
251) |
|
50 l/min |
502) |
|
|
100 l/min |
100 |
|
|
Caudal nominal NG16 |
||
|
05 |
125 l/min |
1252) |
|
150 l/min |
1502) |
|
|
200 l/min |
200 |
|
|
220 l/min |
220 |
|
|
Caudal nominal NG25 |
||
|
05 |
220 l/min |
220 |
|
350 l/min |
350 |
|
|
Caudal nominal NG27 |
||
|
05 |
500 l/min |
500 |
|
Talla 32 |
||
|
05 |
400 l/min |
400 |
|
600 l/min |
600 |
|
|
Talla 35 |
||
|
05 |
1000 l/min |
1000 |
|
Forma de curva característica |
||
|
06 |
Lineal |
L |
|
Lineal con rango de control fino |
P |
|
|
07 |
Serie de componentes 30...39 (30...39: dimensiones de instalación y conexión sin cambios) |
3X |
|
08 |
Válvula de control piloto NG6 |
6E |
|
09 |
Tensión de alimentación 24 V |
G24 |
|
Suministro y retorno de aceite piloto |
||
|
10 |
Suministro de aceite piloto externo, retorno de aceite piloto externo |
Sin código |
|
Suministro de aceite piloto interno, retorno de aceite piloto externo |
E |
|
|
Suministro de aceite piloto interno, retorno de aceite piloto interno |
Y |
|
|
Suministro de aceite piloto externo, retorno de aceite piloto interno |
T |
|
|
Conexión eléctrica |
||
|
11 |
Sin conector de acoplamiento, conector según DIN EN 175201-804 |
K31 |
|
Interfaz eléctrica |
||
|
12 |
Valor de comando/valor real ±10 mA |
C1 |
|
Valor de comando/valor real ±10 V |
A13) |
|
|
Valor de comando/valor real ±10 V |
A5 |
|
|
Valor nominal/valor real 4 ... 20 mA |
F1 |
|
|
13 |
Con válvula reductora de presión ZDR 6 DP0-4X/40YM-W80 (ajuste fijo) |
D3 |
|
14 |
Juntas NBR |
M |
|
Juntas FKM |
V |
|
|
15 |
Más detalles en el texto sin formato |
* |
|
1) |
Sólo E y W6- con forma de curva característicaL(lineal) disponible |
|
|
2) |
Sólo E1- y W8- con forma de curva característicaL(lineal) disponible |
|
|
3) |
Al sustituir la serie de componentes 2X por 3X, la interfaz electrónicaA5se debe definir (señal de habilitación en el pin C |
|
Válvula direccional proporcional serie 4WRKE27 de Rexroth ¡En oferta, plazo de entrega corto, mejor precio!
| R901025115 | 4WRKE27E500L-3X/6EG24EK31/A5D3M |
| R901172257 | 4WRKE27E500L-3X/6EG24TK31/A5D3WC15M |
| R901116067 | 4WRKE27Q1-500L-3X/6EG24K31/A1D3M |
| R901192918 | 4WRKE27W4-500P-3X/6EG24K31/A5D3M-182 |
| R901109412 | 4WRKE27W500P-3X/6EG24EK31/A1D3M-877 |
| R901124218 | 4WRKE27W500P-3X/6EG24K31/A1D3M-877 |
| R901050041 | 4WRKE27W6-500L-3X/6EG24K31/A5D3V |
| R901057533 | 4WRKE27W8-500L-3X/6EG24EK31/A1D3M-280 |
| R901052728 | 4WRKE27W8-500L-3X/6EG24EK31/A5D3V |
| R901148875 | 4WRKE27W8-500L-3X/6EG24EK31/C1D3M |
| R900747560 | 4WRKE27W8-500P-3X/6EG24K31/A5D3M-577 |
| R900249274 | 4WRKE27E1-500L-3X/6EG24EK31/A1D3M |
| R901268865 | 4WRKE27E1-500L-3X/6EG24EK31/A1D3V |
| R900717642 | 4WRKE27E1-500L-3X/6EG24EK31/A5D3M |
| R900724347 | 4WRKE27E1-500L-3X/6EG24EK31/A5D3M-280 |
| R901296528 | 4WRKE27E1-500L-3X/6EG24EK31/F1D3M |
| R901051417 | 4WRKE27E1-500L-3X/6EG24ETK31/A1D3M |
| R900249923 | 4WRKE27E1-500L-3X/6EG24K31/A1D3M |
| R901079320 | 4WRKE27E1-500L-3X/6EG24K31/A1D3V |
| R901040707 | 4WRKE27E1-500L-3X/6EG24K31/A5D3M |
| R901293038 | 4WRKE27E1-500L-3X/6EG24K31/A5D3M-280 |
| R901229824 | 4WRKE27E1-500L-3X/6EG24K31/C1D3M |
| R901348665 | 4WRKE27E1-500L-3X/6EG24K31/F1D3M |
| R901548085 | 4WRKE27E1-500L-3X/6EG24K31/F1D3V |
| R901555462 | 4WRKE27E1-500P-3X/6EG24ETK31/F1D3M |
| R901224825 | 4WRKE27E1-500P-3X/6EG24K31/F1D3M |
| R901039097 | 4WRKE27E500L-3X/6EG24EK31/A1D3M |
| R901266055 | 4WRKE27E500L-3X/6EG24EK31/A1D3V |
| R901267566 | 4WRKE27E500L-3X/6EG24EK31/F1D3M |
| R901435011 | 4WRKE27E500L-3X/6EG24ETK31/F1D3M |
| R901092786 | 4WRKE27E500L-3X/6EG24K31/A1D3M |
| R901220391 | 4WRKE27E500L-3X/6EG24K31/A1D3M=XV |
| R901077093 | 4WRKE27E500L-3X/6EG24K31/A1D3V |
| R901549112 | 4WRKE27E500L-3X/6EG24K31/A1M-909 |
| R901135347 | 4WRKE27E500L-3X/6EG24K31/A5D3M |
| R901057986 | 4WRKE27E500L-3X/6EG24K31/A5D3M-280 |
| R901130165 | 4WRKE27E500L-3X/6EG24K31/C1D3M |
| R901133144 | 4WRKE27E500L-3X/6EG24K31/F1D3M |
| R901414322 | 4WRKE27E500L-3X/6EG24K31/F1D3V |
| R901210319 | 4WRKE27E500P-3X/6EG24ETK31/A1D3M |
| R901241021 | 4WRKE27E500P-3X/6EG24K31/A1D3M |
| R901264931 | 4WRKE27R3-500L-3X/6EG24EK31/A1D3M |
| R901266856 | 4WRKE27R3-500L-3X/6EG24K31/A1D3M |
| R901099052 | 4WRKE27R3-500L-3X/6EG24TK31/A1D3M |
| R901441366 | 4WRKE27R5-500L-3X/6EG24EK31/A1D3M-903 |
| R901463313 | 4WRKE27W000L-3X/6EG24K31/A1D3M-A25 |
| R901545842 | 4WRKE27W4-500L-3X/6EG24K31/A1D3M-A54 |
| R901533811 | 4WRKE27W4-500L-3X/6EG24K31/A1D3M-A58 |
| R900708992 | 4WRKE27W4-500L-3X/6EG24K31/A5D3M |
| R901550948 | 4WRKE27W500L-3X/6EG24K31/A1D3M-A76 |
| R901303285 | 4WRKE27W500P-3X/6EG24ETK31/A5D3M-709=& |
| R901324993 | 4WRKE27W500P-3X/6EG24K31/A5D3M-709 |
| R900710940 | 4WRKE27W500P-3X/6EG24K31/A5D3M-709=DE |
| R901041512 | 4WRKE27W6-500L-3X/6EG24EK31/A1D3M |
| R901220494 | 4WRKE27W6-500L-3X/6EG24EK31/A1D3M=XV |
| R901551918 | 4WRKE27W6-500L-3X/6EG24EK31/A1M-909 |
| R900735040 | 4WRKE27W6-500L-3X/6EG24EK31/A5D3M |
| R901176012 | 4WRKE27W6-500L-3X/6EG24EK31/A5D3V-280 |
| R901169415 | 4WRKE27W6-500L-3X/6EG24EK31/F1D3M |
| R901169989 | 4WRKE27W6-500L-3X/6EG24ETK31/A1D3M |
| R901216638 | 4WRKE27W6-500L-3X/6EG24ETK31/A1D3V |
| R900755687 | 4WRKE27W6-500L-3X/6EG24ETK31/A5D3M |
| R901213877 | 4WRKE27W6-500L-3X/6EG24ETK31/A5D3M535& |
| R901204539 | 4WRKE27W6-500L-3X/6EG24ETK31/F1D3M |
| R900731496 | 4WRKE27W6-500L-3X/6EG24K31/A1D3M |
| R901559292 | 4WRKE27W6-500L-3X/6EG24K31/A1D3M-259 |
| R978916045 | 4WRKE27W6-500L-3X/6EG24K31/A1D3M43A1295 |
| R901430698 | 4WRKE27W6-500L-3X/6EG24K31/A1D3M-772 |
| R900616821 | 4WRKE27W6-500L-3X/6EG24K31/A5D3M |
| R901400201 | 4WRKE27W6-500L-3X/6EG24K31/A5D3M-280 |
| R978916104 | 4WRKE27W6-500L-3X/6EG24K31/A5D3M43A1295 |
| R901272383 | 4WRKE27W6-500L-3X/6EG24K31/A5D3M-535 |
| R900702111 | 4WRKE27W6-500L-3X/6EG24K31/A5D3M-535=& |
| R901106202 | 4WRKE27W6-500L-3X/6EG24K31/A5D3M-871=& |
| R901313951 | 4WRKE27W6-500L-3X/6EG24K31/C1D3M |
| R901147944 | 4WRKE27W6-500L-3X/6EG24K31/F1D3M |
| R901209787 | 4WRKE27W6-500L-3X/6EG24TK31/A5D3M |
| R901329115 | 4WRKE27W6-500P-3X/6EG24K31/A1D3M |
| R900701429 | 4WRKE27W8-500L-3X/6EG24EK31/A1D3M |
| R900725366 | 4WRKE27W8-500L-3X/6EG24EK31/A5D3M |
| R900778594 | 4WRKE27W8-500L-3X/6EG24EK31/A5D3M-280 |
| R901097952 | 4WRKE27W8-500L-3X/6EG24EK31/F1D3M |
| R901199286 | 4WRKE27W8-500L-3X/6EG24ETK31/A1D3M |
| R901126339 | 4WRKE27W8-500L-3X/6EG24ETK31/A5D3M |
| R901115085 | 4WRKE27W8-500L-3X/6EG24ETK31/F1D3M |
| R901250339 | 4WRKE27W8-500L-3X/6EG24ETK31/F1D3V |
| R900750794 | 4WRKE27W8-500L-3X/6EG24K31/A1D3M |
| R900706180 | 4WRKE27W8-500L-3X/6EG24K31/A5D3M |
| R901088135 | 4WRKE27W8-500L-3X/6EG24K31/A5D3M-535 |
| R901023812 | 4WRKE27W8-500L-3X/6EG24K31/A5D3V |
| R901404792 | 4WRKE27W8-500L-3X/6EG24K31/C1D3M |
| R901072883 | 4WRKE27W8-500L-3X/6EG24K31/F1D3M |
| R901274300 | 4WRKE27W8-500L-3X/6EG24K31/F1D3V |
| R901051312 | 4WRKE27W8-500L-3X/6EG24TK31/A1D3M |
| R901083317 | 4WRKE27W8-500P-3X/6EG24K31/A5D3M |
| R901057319 | 4WRKE27W9-500L-3X/6EG24K31/A5D3M |
Etiqueta: Válvula direccional proporcional serie 4wrke27 de Rexroth r901250339 4wrke27w8-500l-3x/6eg24etk31/f1d3v
